Pada artikel kali ini, akan dibahas sedikit pengujian Quality of Service menggunakan Iperf dan manajemen bandwidth menggunakan Simple Queue pada Mikrotik.

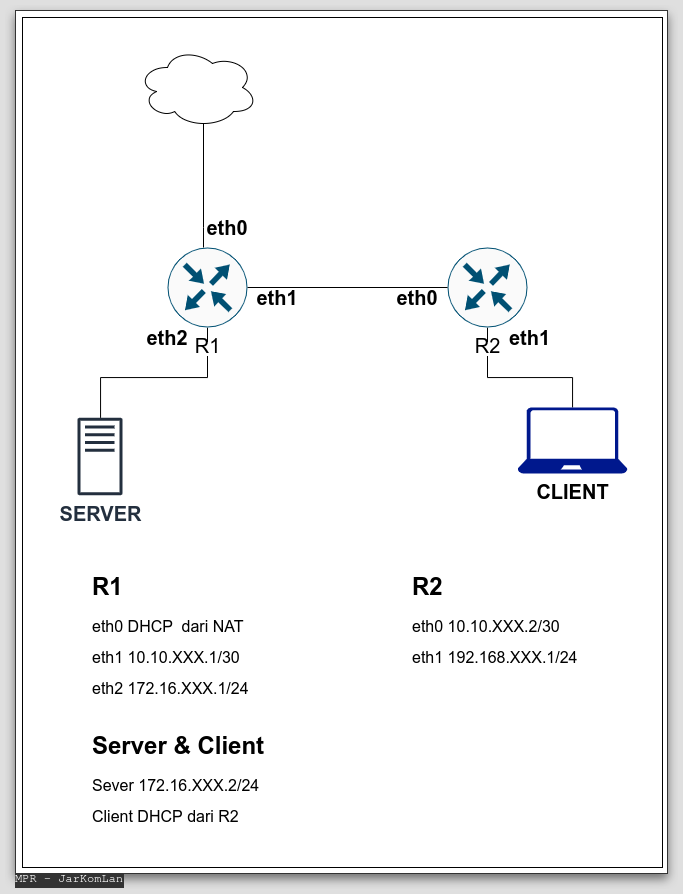

# Rancangan Topologi

Silahkan pahami topologi diatas. Konfigurasi akan dimulai dari melakukan konfigurasi IP serta koneksi internet dari masing - masing router, selanjutnya konfigurasi DHCP server, Installasi Iperf dan pengujian sederhana. Dilanjutkan dengan contoh simple queue serta pengujian bandwidth yang telah dibatasi.

XXX Pada topologi diatas, dalam implementasi tulisan ini diganti dengan 0.

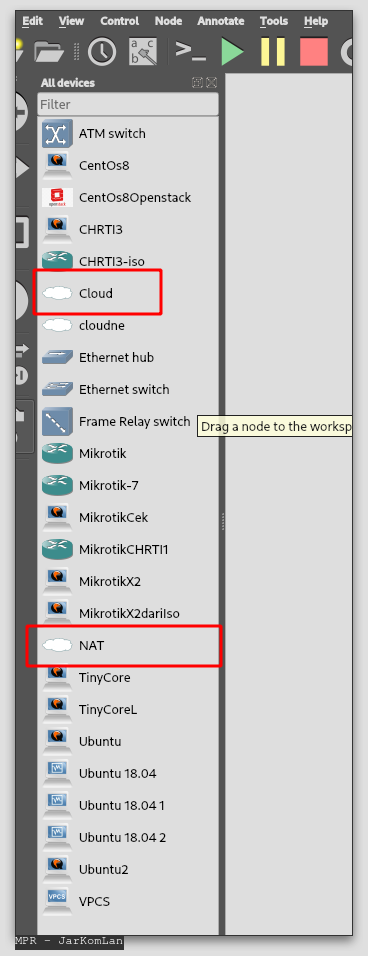

Cloud yang tertera pada rancangan, pada GNS3 dapat diimplementasikan sebagai Cloud ataupun NAT. Tujuan dari cloud tersebut adalah jalur menuju internet untuk memberikan akses internet kepada seluruh komponen dalam GNS3. Server dan Client dapat menggunakan TinyCore Linux. TopologiGNS3

# Konfigurasi IP Address, Routing dan Internet

## Konfigurasi Router 1

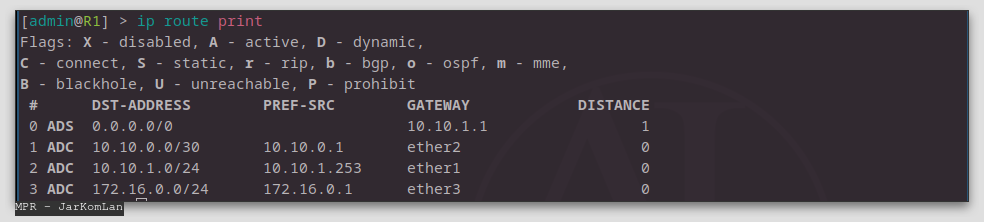

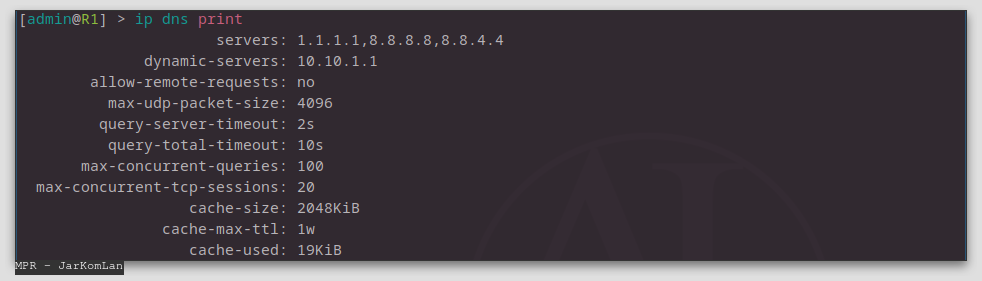

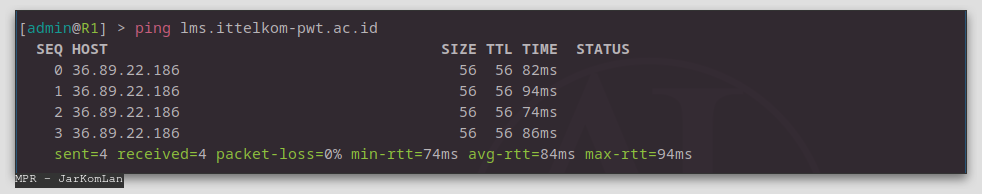

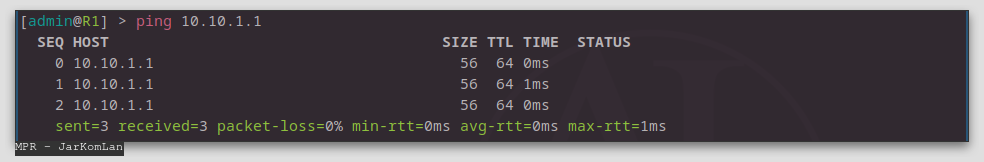

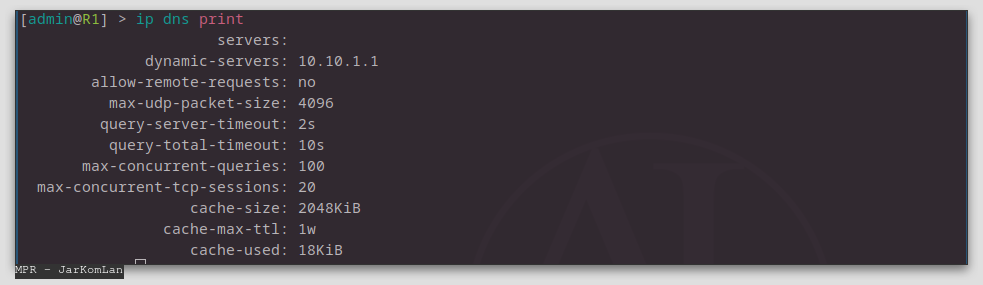

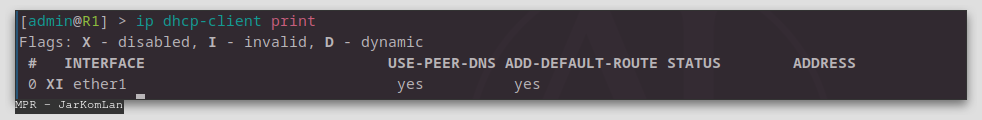

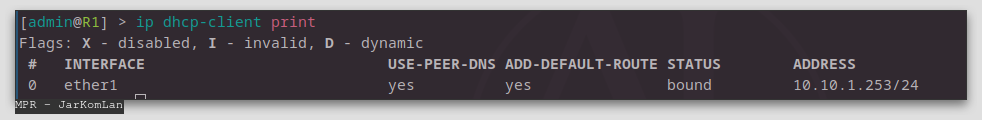

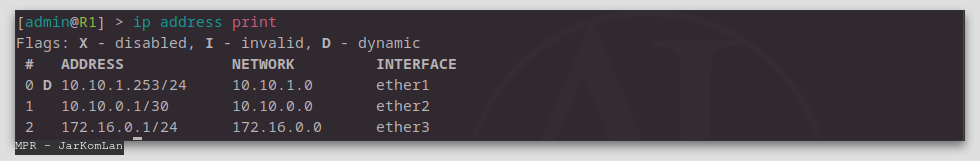

Silahkan buka terminal router 1. Pertama, ganti identity router 1 dengan nama R1. SetIdentityRouter1 Silahkan periksa apakah sudah terdapat DHCP-Client atau belum. PrintDHCPR1 Apabila masing kosong, silahkan lakukan kofigurasi DHCP - Client pada Ether1 Mikrotik R1. SetDHCPClientR1 Jangan lupa untuk memeriksa apakah sudah di enable atau belum, jika belum silahkan di enable. CekEnableDHCPClientR1 Silahkan periksa kembali status DHCP-Client. PeriksaDHCPClientR1 Selanjutnya, Konfigurasi IP Address masing - masing interface. IPAddrR1eth2 IPAddrR1eth3 Periksa Konfigurasi IP. CekIPR1 Periksa Gateway ke internet dan koneksinya. PrintIProuteR1 PingGWIProuteR1 Buat NAT Masquerade untuk koneksi ke internet. MasqueradeR1 Periksa DNS dan Tambahkan DNS ke R1. CEKDNSR1 TambahDNSR1 CEKDNSR1Ok Periksa Koneksi Internet dengan ping ke lms.ittelkom-pwt.ac.id PingLMSITTP

## Konfigurasi Router 2

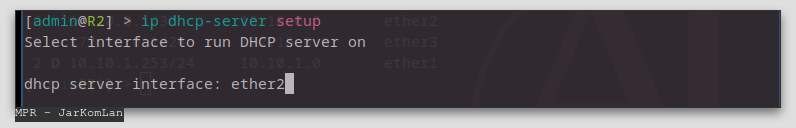

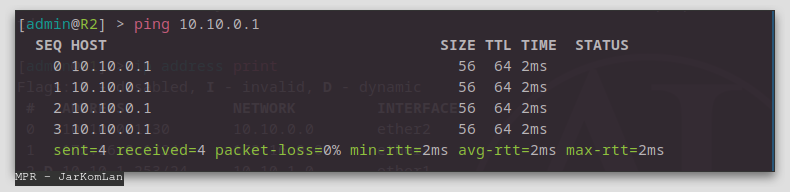

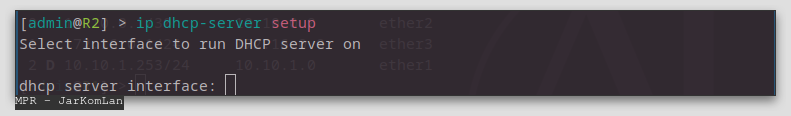

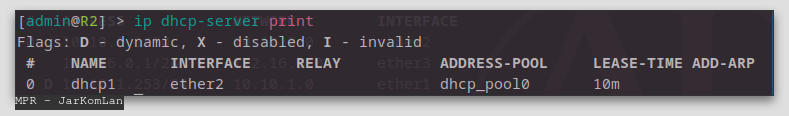

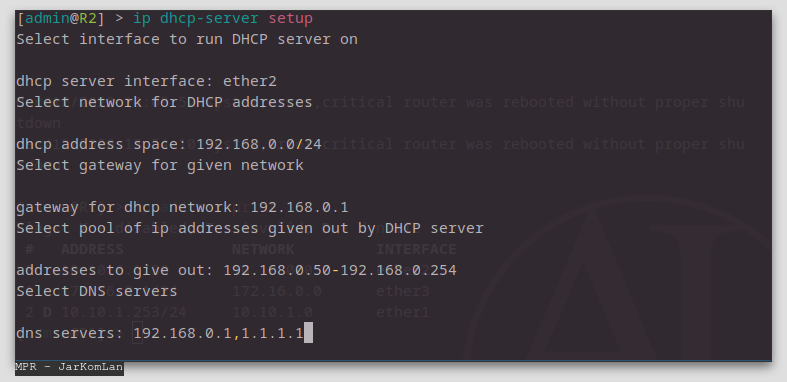

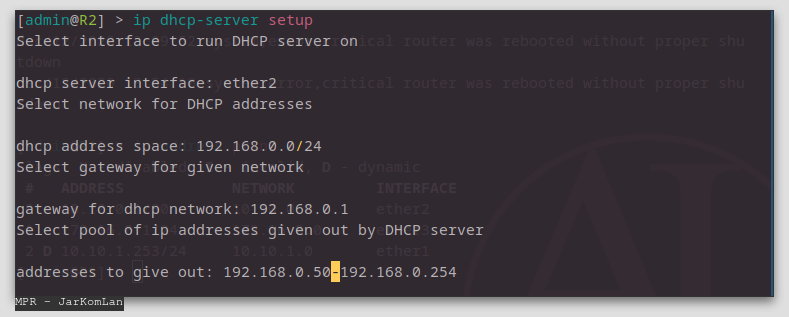

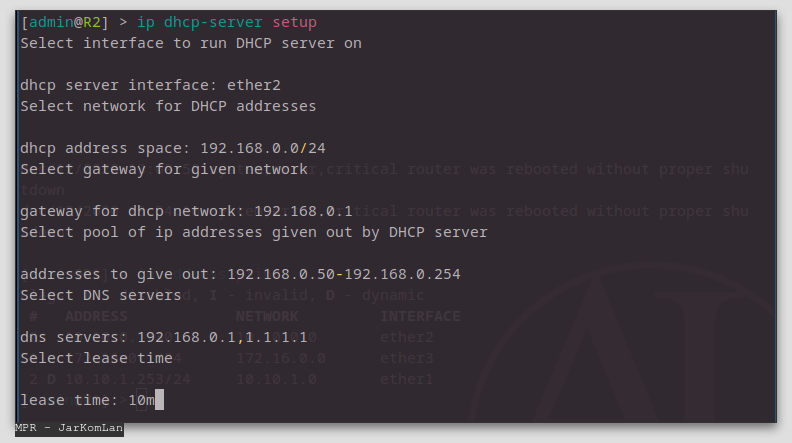

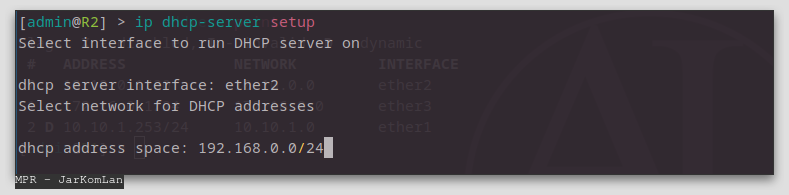

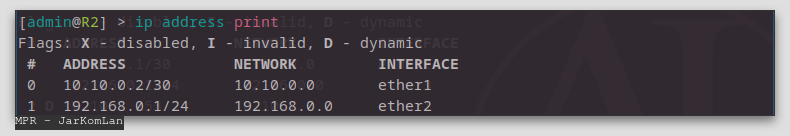

Sama seperti konfigurasi pada Router1, pertama silahkan ganti identity router 2 menjadi R2. SetIdentityR2 Selanjutnya, konfigurasi IP masing - masing interface dan Periksa Konfigurasi IP serta periksa koneksi ke R1. IPEther1R2 IPEther2R2 CekIPR2 PingR2R1 Buat DHCP - Server untuk Client pada R2 Ethernet 2. DHCPServerR2-1 DHCPServerR2-2 DHCPServerR2-3 DHCPServerR2-4 DHCPServerR2-5 DHCPServerR2-6 DHCPServerR2-7 DHCPServerR2-8 CekDHCPServerR2

# Routing OSPF

Silahkan buat Routing OSPF, serta periksa koneksi Internet dari R2.

## Konfigurasi Router 1

Silahkan tambahkan semua network yang ada pada router dalam Routing OSPF.

Yang ditambahkan pada Network adalah Network address dan prefix (Subnet). Bukan IP interface.

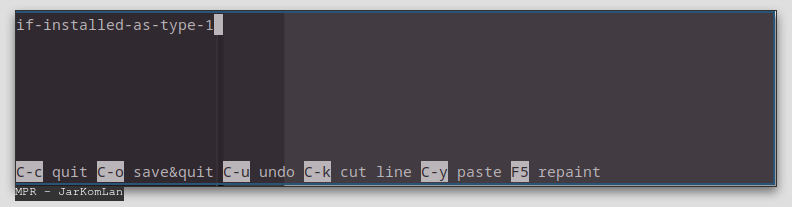

OSPFR1P2P OSPFR1Server Silahkan konfigurasi OSPF pada R1 supaya mendistribusikan Gateway ke internet. OSPFR1SetDistribute OSPFR1SetDistributeType1

CTRL+o untuk menyimpan dan keluar.

## Konfigurasi Router 2

Silahkan tambahkan semua network yang ada pada router 2 dalam Routing OSPF.

Yang ditambahkan pada Network adalah Network address dan prefix (Subnet). Bukan IP interface.

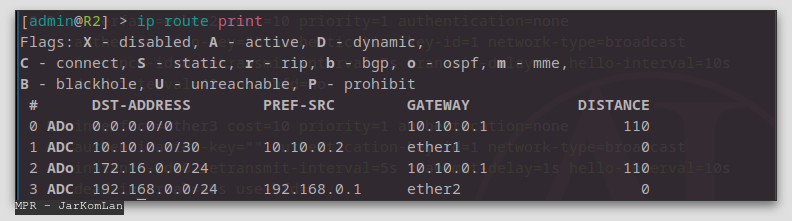

OSPFR2P2P OSPFR2Client Periksa apakah OSPF sudah berjalan dengan baik. CekOSPFR2

### Konfigurasi DNS dan Periksa Koneksi Internet R2

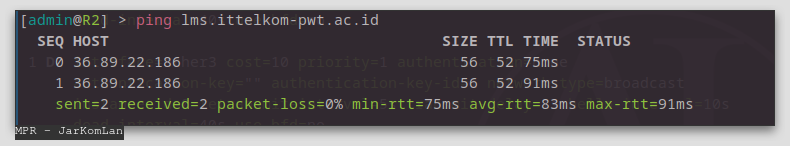

Tambahkan IP dari DNS Server ke R2. SetDNSServerR2 Periksa Koneksi Internet dengan ping ke lms.ittelkom-pwt.ac.id PeriksaInternetR2

# Installasi Iperf pada Server dan Client

## Server

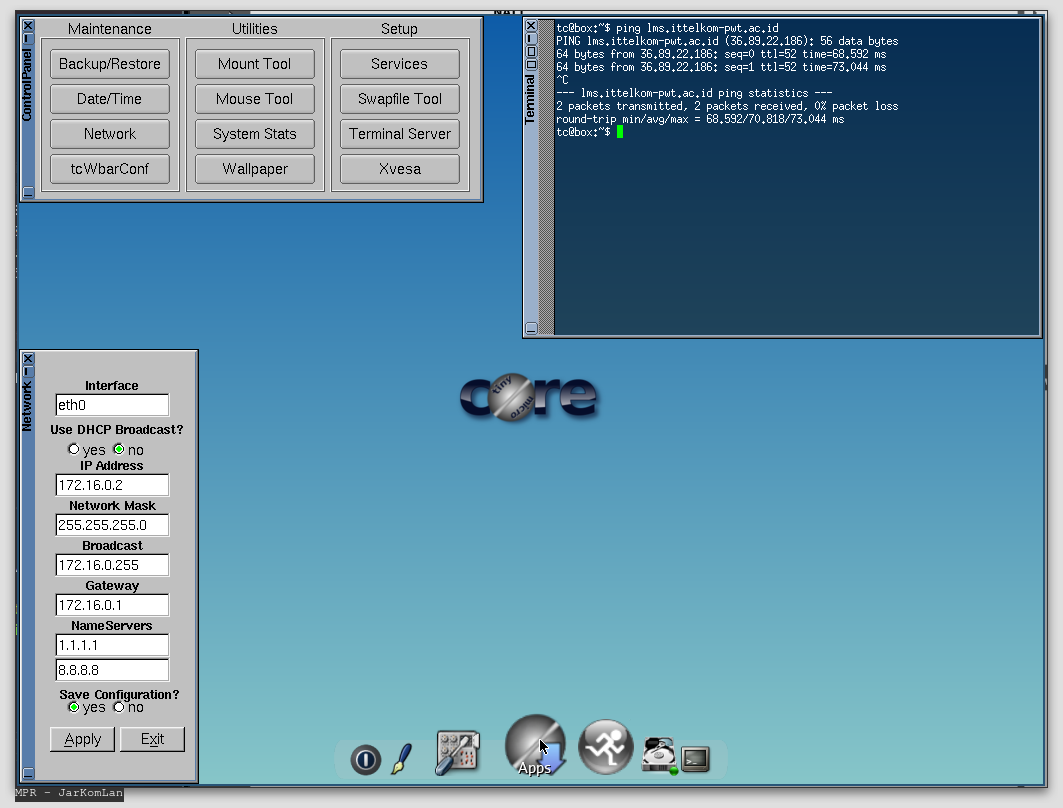

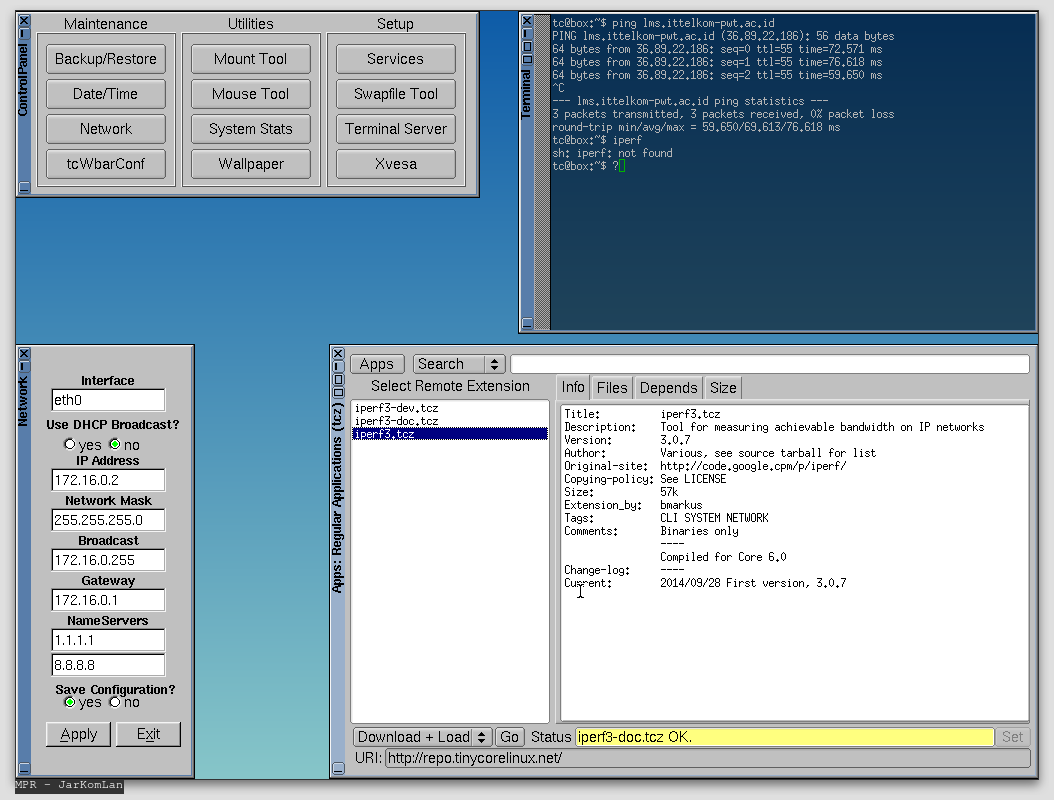

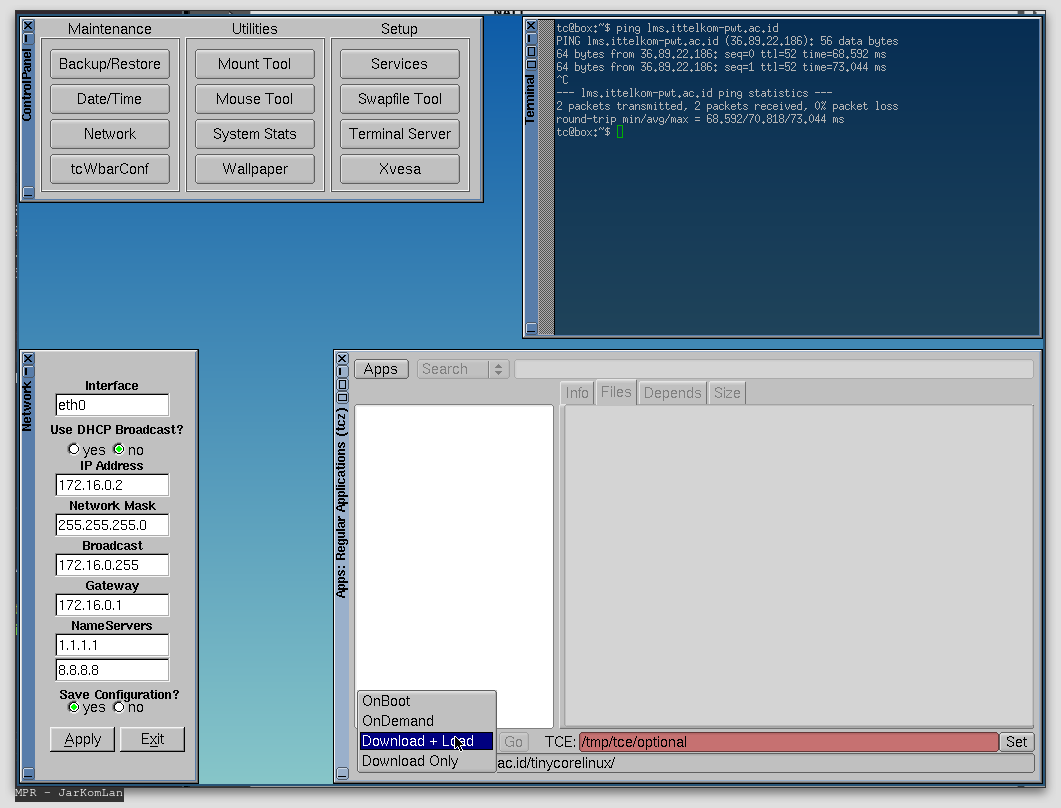

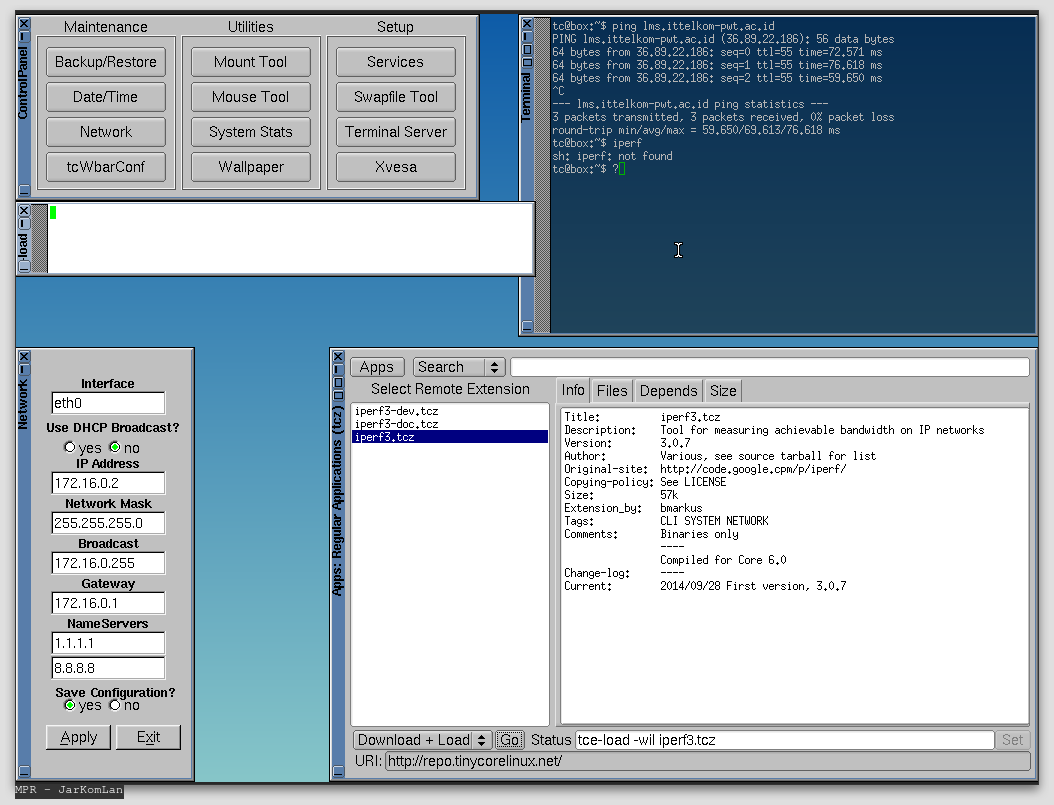

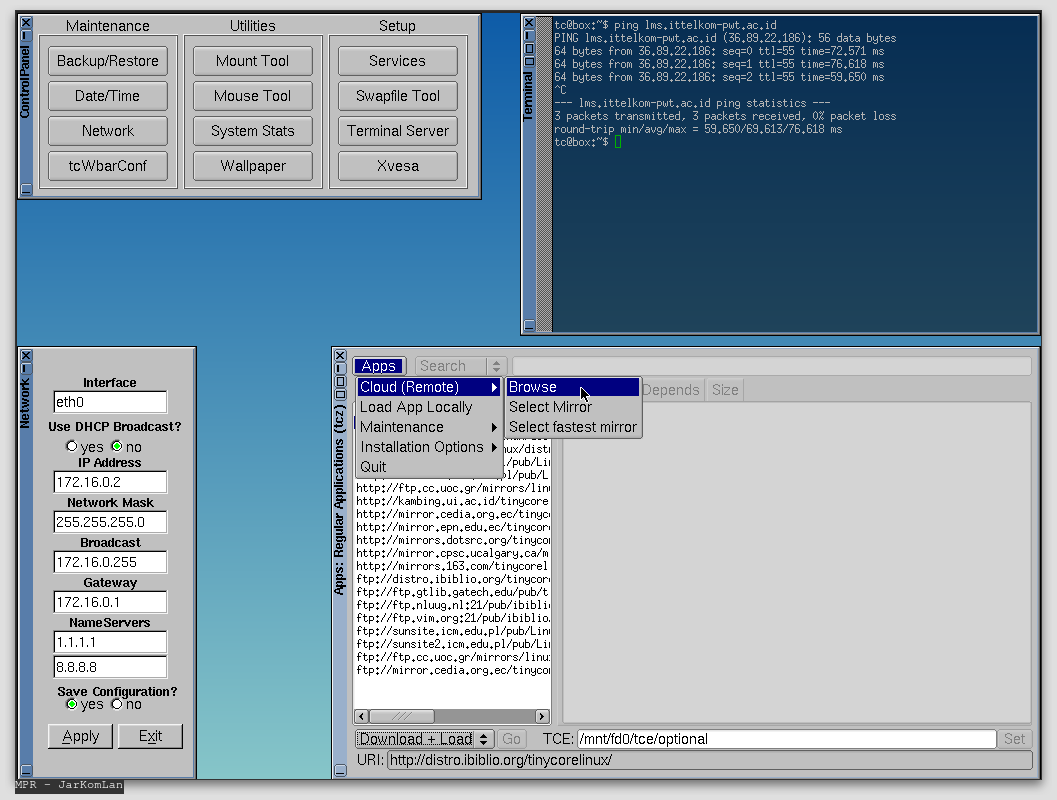

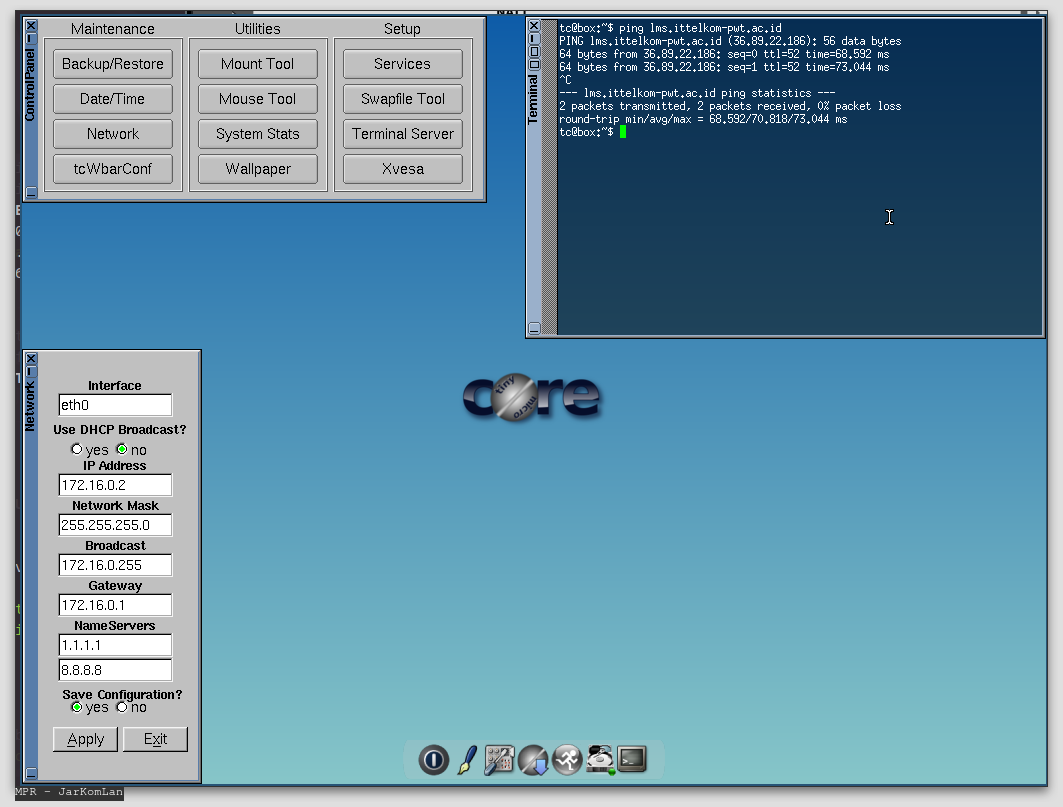

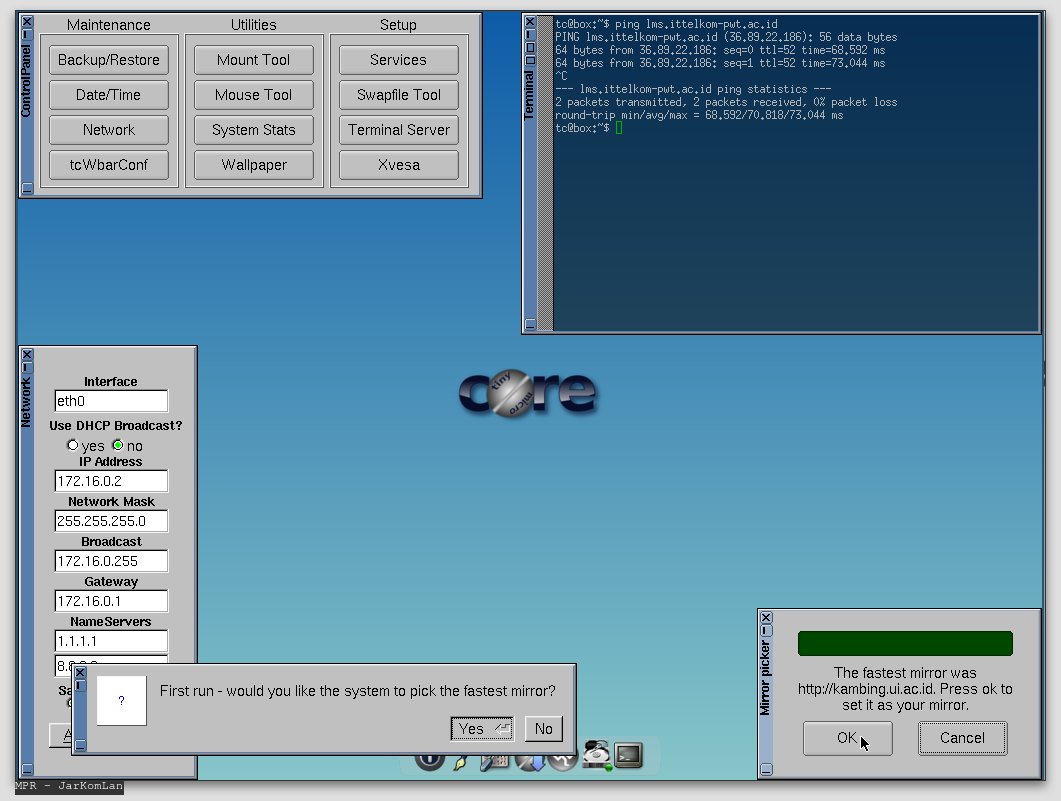

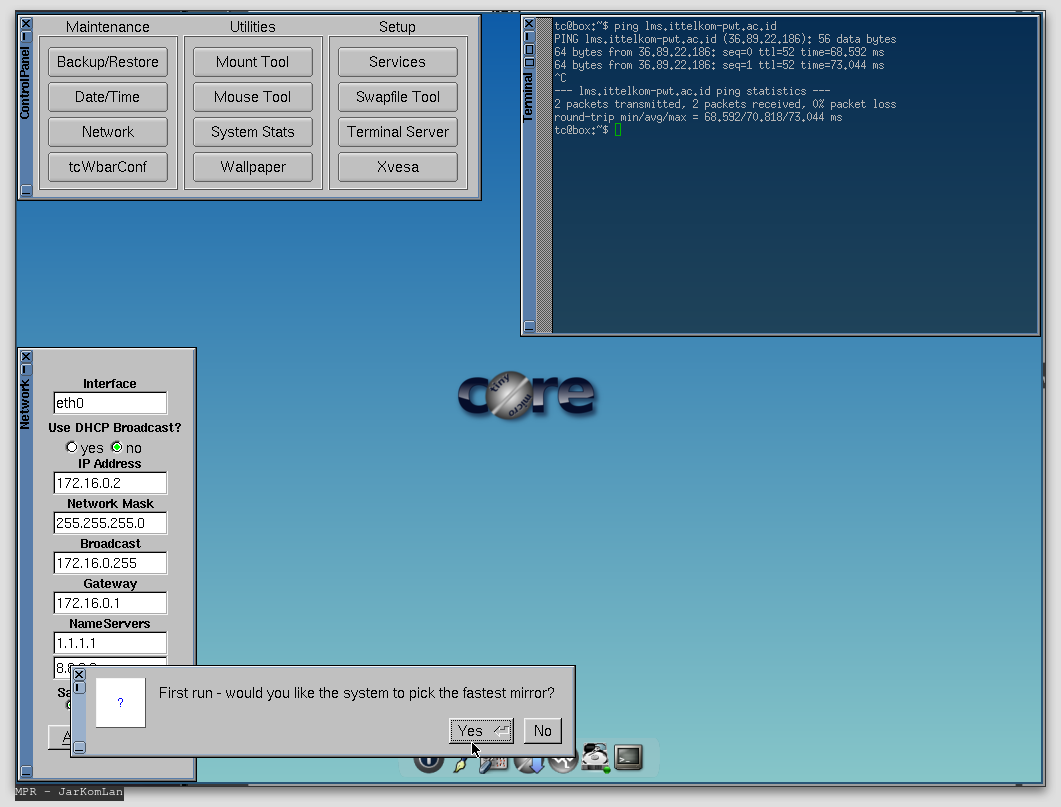

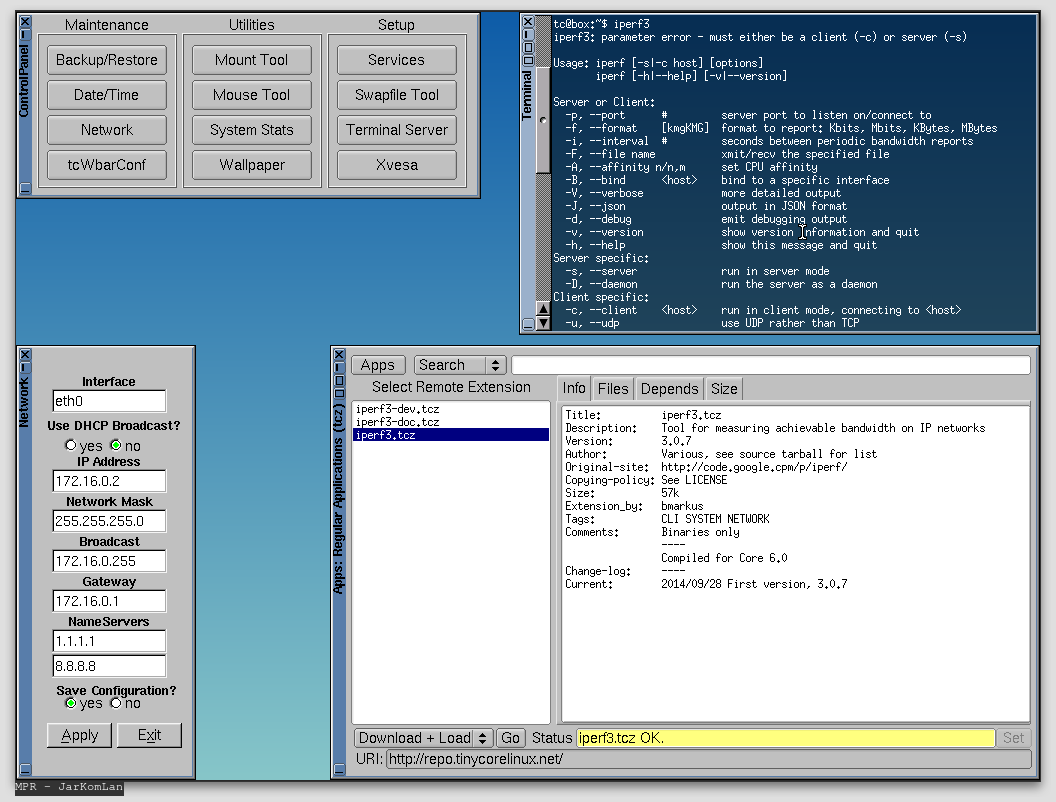

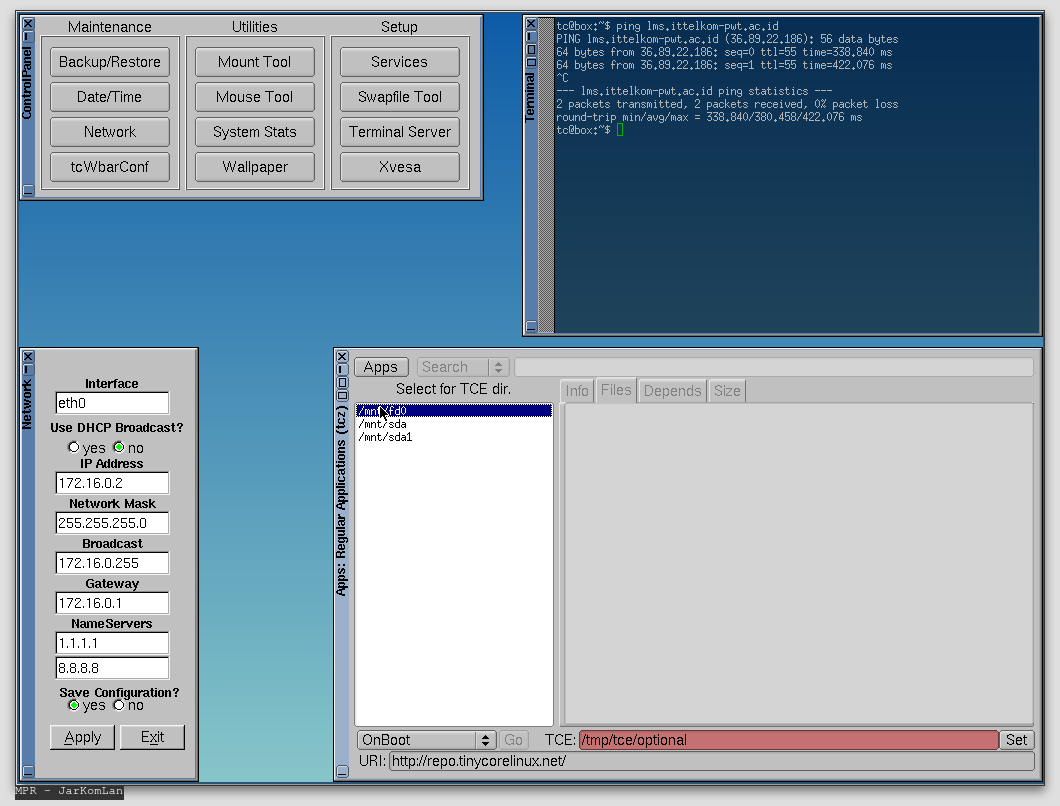

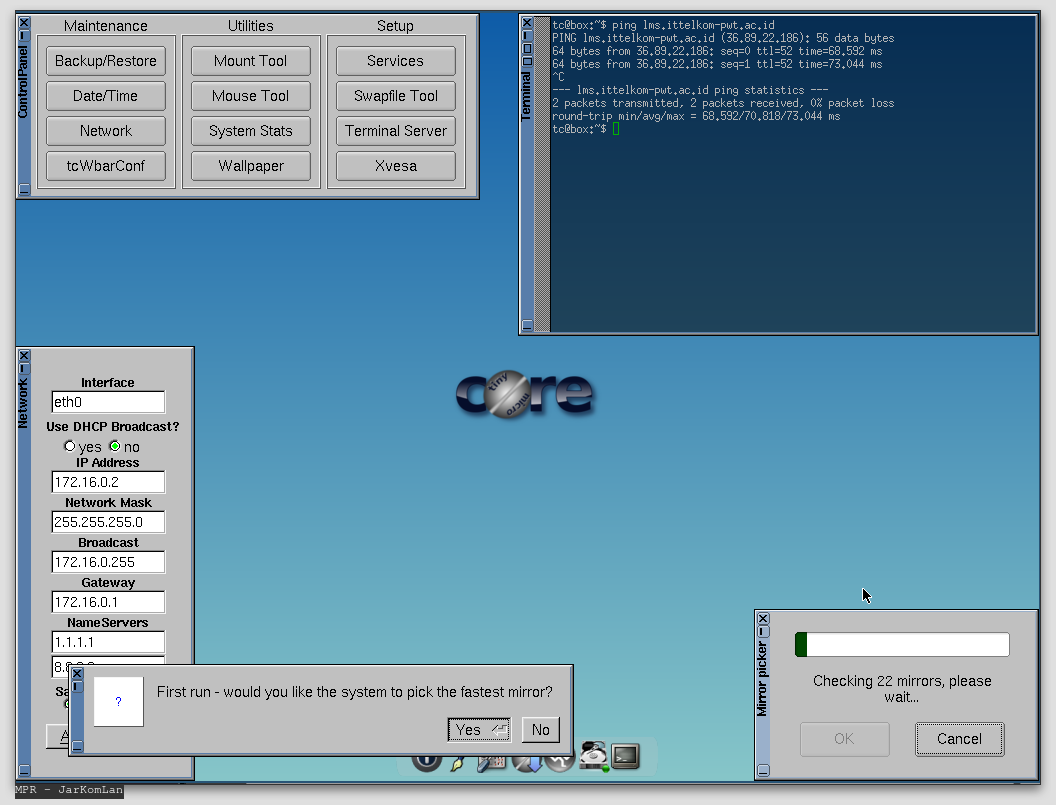

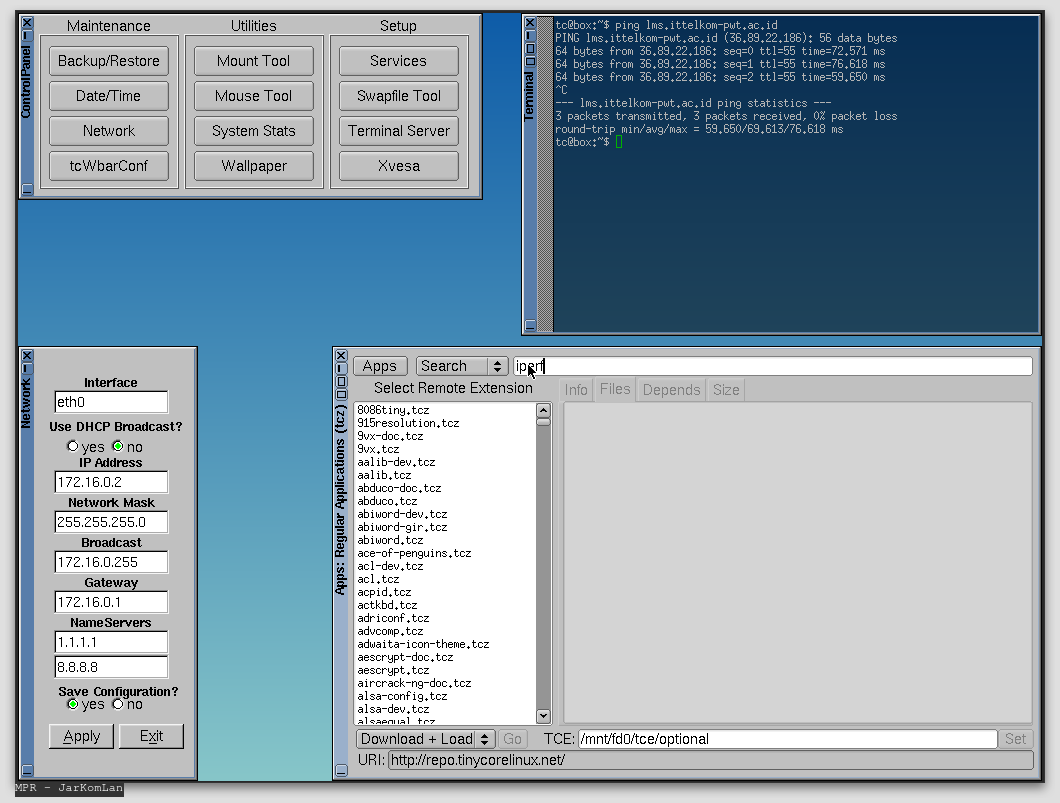

Silahkan konfigurasi IP dari Server sesuai dengan rancangan dan periksa koneksi internet dari Server. IPServer Selanjutnya lakukan installasi iperf dengan memilih menu Apps. AppsServer Pilih mirror tercepat. BestMirrors BestMirrorsProses BestMirrorsSelesai Pilih jenis Installasi yaitu Download + Load. DownloadandLoad Pilih media installasi. MediaInstall Silahkan pilih Apps->Browse untuk mencari Aplikasi, dan cari Iperf. Browse BrowseIperf Pilih Iperf3, lalu pilih GO untuk melakukan installasi. BrowseIperfSelesai PilihIperfGo Silahkan periksa Installasi Iperf3 dengan memanggih perintah iperf3 diterminal.

## Client

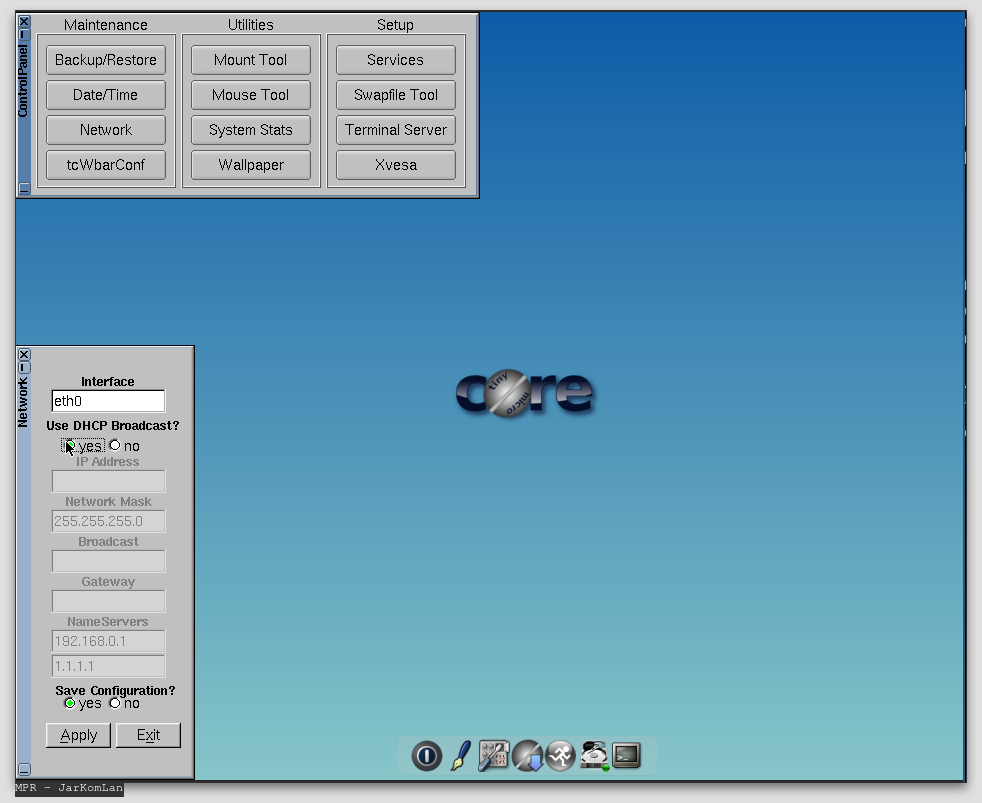

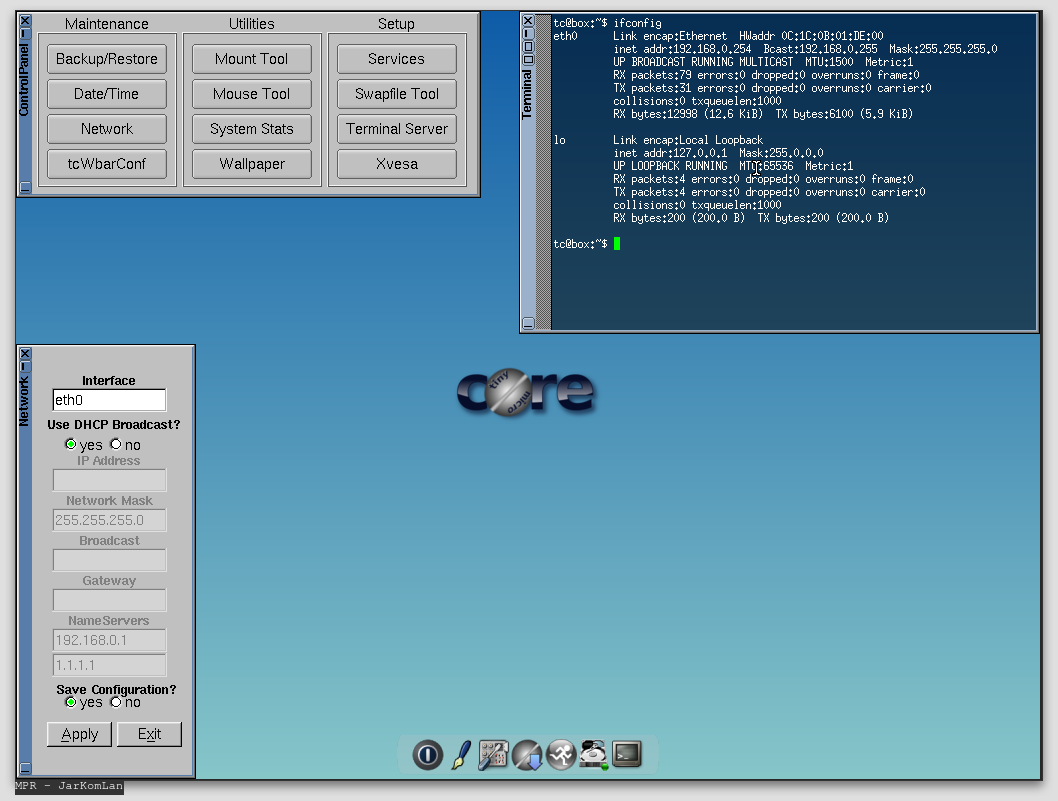

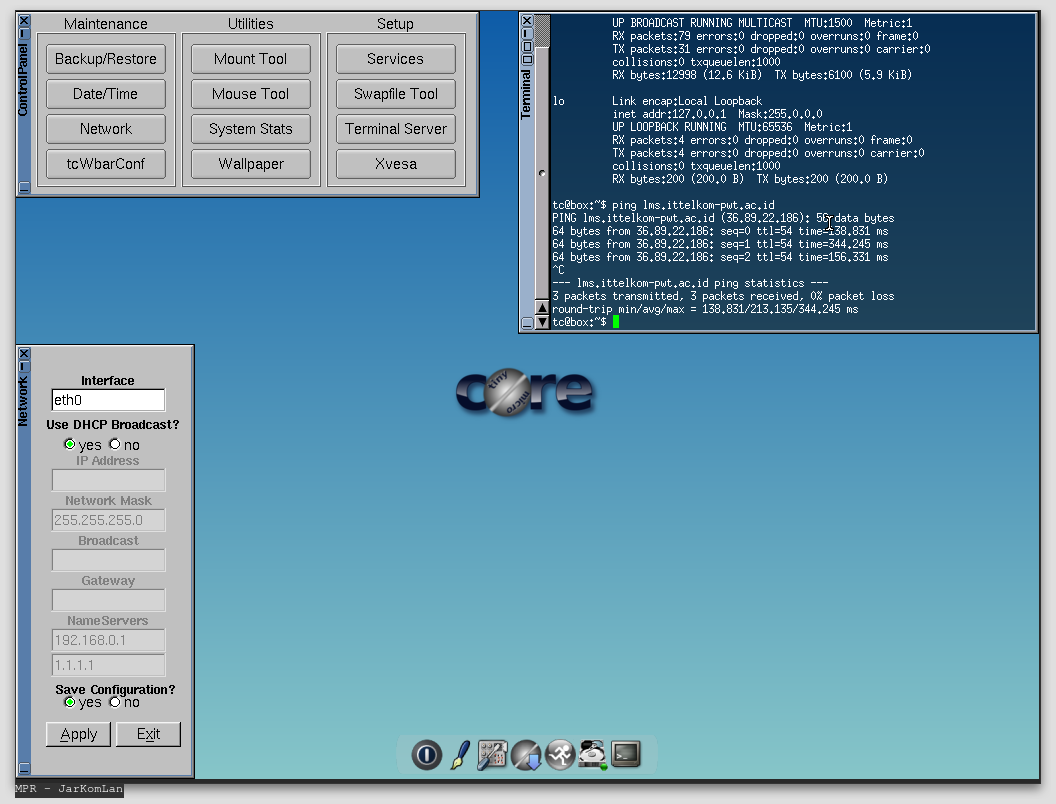

Silahkan konfigurasi IP dengan meilih DHCP. SetIPClient Periksa IP dan koneksi internet. PeriksaIPClient PeriksaKoneksiClient Lakukan installasi Iperf pada client dengan langkah - langkah pada installasi iperf diserver.

# Menggunakan Iperf

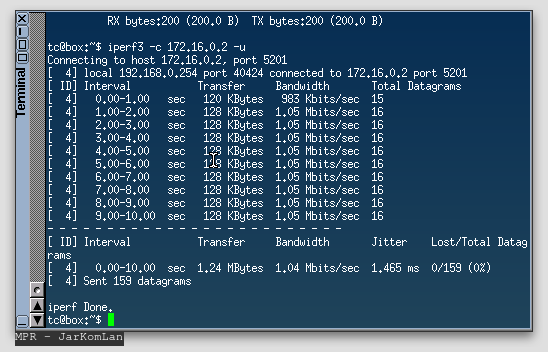

Untuk mulai menggunkan Iperf3, silahkan pada server jalankan iperf3 sebagai server. StartIperfServer Kirimkan paket UDP dari client menuju server untuk mengetahui bandwidth serta jitter dan packet loss. KirimIperfUDPclient Setelah paket selesai dikirim, ringkasan hasil pengujian akan tertera pada server dan client. RingkasanClient RingkasanServer

Bandwidth yang dihasilkan hanya mencapai 1Mbps karena keterbatasan lisensi mikrotik yang digunakan.

# Simple Queue dan Pengujian Bandwidth yang telah Dibatasi

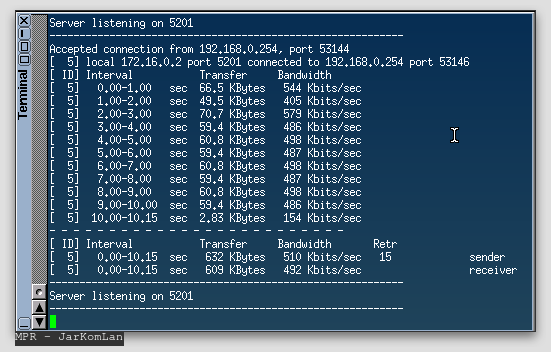

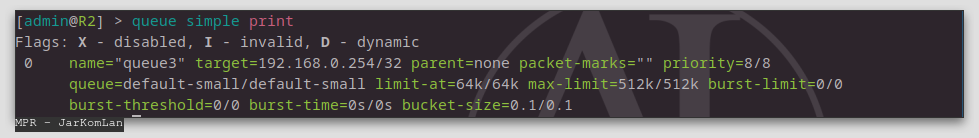

Selanjutnya, buat simple queue pada R2 untuk membatasi kecepatan unggah dan unduh dari client. Ip target merupakan IP Client yang akan dibatasi, dan max-limit merupakan batas kecepatan maksimal unggah/unduh dari client. SimpleQueue Periksa konfigurasi Simple Queue. PeriksaSimpleQueue Periksa Rate transfer data yang tercatat dari client. PeriksaRateSimpleQueue Lakukan pengujian dengan menggunakan Iperf3 dari client ke server. PengujianIperf Periksa kembali Rate transfer data pada Simple Queue R2, kecepatan maksimal hanya akan mencapai 512k sesuai dengan konfigurasi sebelumnya. PeriksaRateSimpleQueueUji Dan hasil pengukuran bandwidth dari Server dan Client hanya maksimal hanya 512k sesuai dengan batasan yang dibuat. HasilIperfSimpleClient HasilIperfSimpleServer Terima Kasih. Semoga Bisa Dipahami.
